sylvatic • 23. 4. 2010 o 11:43

🥶

+10

+12

Potreboval by som poradil, ak sa dá aj ilustračne, ako rozobrať a následne vyčistiť pedál Shimano SPD M520 (špeciálne kľúče na to nemám a na ivelo.cz som už pozeral...).
Stačí mi nejaký postup (samozrejme netreba mi písať ako sa dá pedál z kľúk, ale až ten následný postup od odobratia, keď už mám pedál v ruke..). Diky, ak to tu už bolo riešené, tak sorry...

Našiel som technický popis:
http://techdocs.shimano.com/media/techdocs/content/cycle/EV/actionsports/PD/EV-PD-M520-2235_v1_m56577569830608614.pdf

0 0

Zbaliť príspevok Pridať komentár

Diskusia (15)

Počet na stranu:

15 príspevkov

Najlepšie komentáre Zobraziť iba najlepšie komentáre

Janiak • 23. 4. 2010 o 18:14

Na rozobratie potrebuješ tento klúč (tu je dosť predražený, mňa stál v obchode okolo 1 eura). S ním vyšróbuješ von osku, vyčistíš vnútro od starej vazelíny, do tela pedála nanesieš novú vazelínu, a znovu pomocou klúča našróbuješ osku a skompletuješ pedál. Pri šróbovaní bude nová vazelína vytláčať tú starú cez prachovku von. To je asi všetko

0 0

winprog15 • 23. 4. 2010 o 20:32

Zatiaľ som pedál úplne nerozobral,ale možno ti pomôže toto video,aspoň tam vidíš ako rozobrať kufrovú časť

http://www.youtube.com/watch?v=7NxEMwElnrg

0 0

bonfo • 23. 4. 2010 o 20:58

Popis aj s fotkami máš tu:
http://www.ivelo.cz/servis-tipy-rady/domaci-servis-kol/nastaveni-upinaciho-mechanizmu/ Bod- 5,6,10-12

A nezabudni že ľavý sa povoľuje doľava a pravý pedál doprava.(myslené pri rozoberaní)

0 0

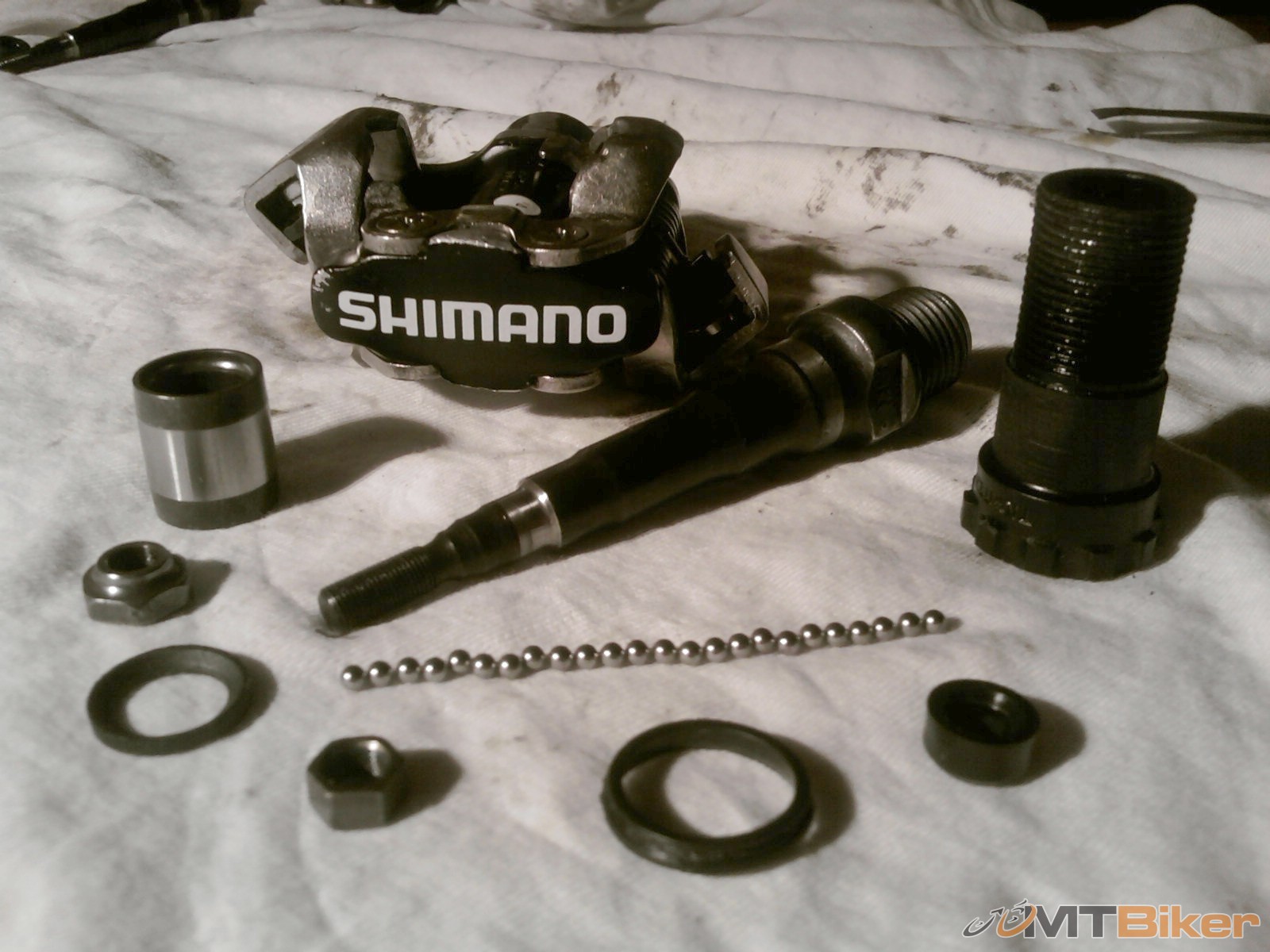

_andrej_ • 31. 10. 2010 o 17:33

hadam to niekomu pomoze

fotene z mobilu preto taka zla kvalita.

0 0

Daedalus • 31. 10. 2010 o 18:20

Hehe... Aby si to zložil

Keď budeš prvý krát rozoberať pedále, všetko si ulož na handričku v takom poradí ako si to dával dole... Poriadne vyčisti, namaž a musíš nastaviť kónusy... A nestrať guličky

0 0

Polo • 1. 11. 2010 o 12:04

uchyt si pedal do zveraku a plastovu matku chyt hasakom alebo blickami a vykrut, ak vnutornosti poprehadzujes staci si stiahnut toto pdf a poskladat podla obrazka

0 0

johnnySVK • 12. 5. 2015 o 14:22

kED MAM vakel na pedaly SH M520, ma zmysel ho rozobrat, navazelinovat a poskladat spat?.... Predpokladam, ze to situaciu nevyriesi.....ci?

0 0

Anonym • 12. 5. 2015 o 14:29

Je tam kónus, ktorý ide nastaviť a tým odstrániť vakel.

0 0

johnnySVK • 12. 5. 2015 o 14:38

...diky...takze uz len zohnat ten plastovy kluc...Búhví kto ho ma v BA skladom....

0 0

joziCC • 26. 8. 2018 o 11:27

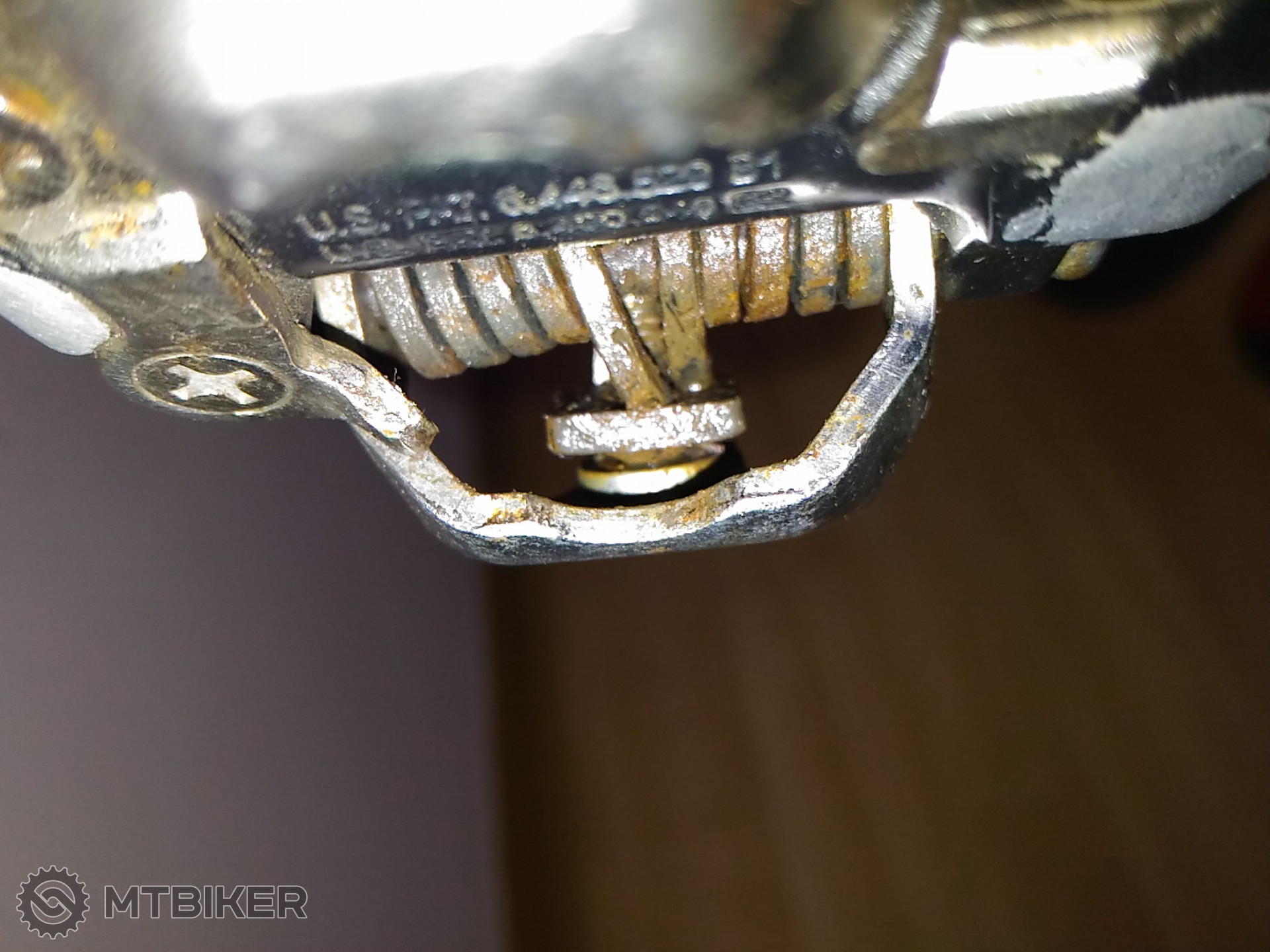

Caute mam mensi technicky problem s jednym pedalom. Na lavom sa mi neda zacvaknut tretra z jednej strany. Pozrel som sa na to detailnejsie a jedna cast pruziny co sa opiera o ten stelovaci pliesok na silu vypnutia je vyhnuta. Dá sa to nejako opravit alebo len reklamovať?

0 0

ifko • 12. 6. 2025 o 11:21

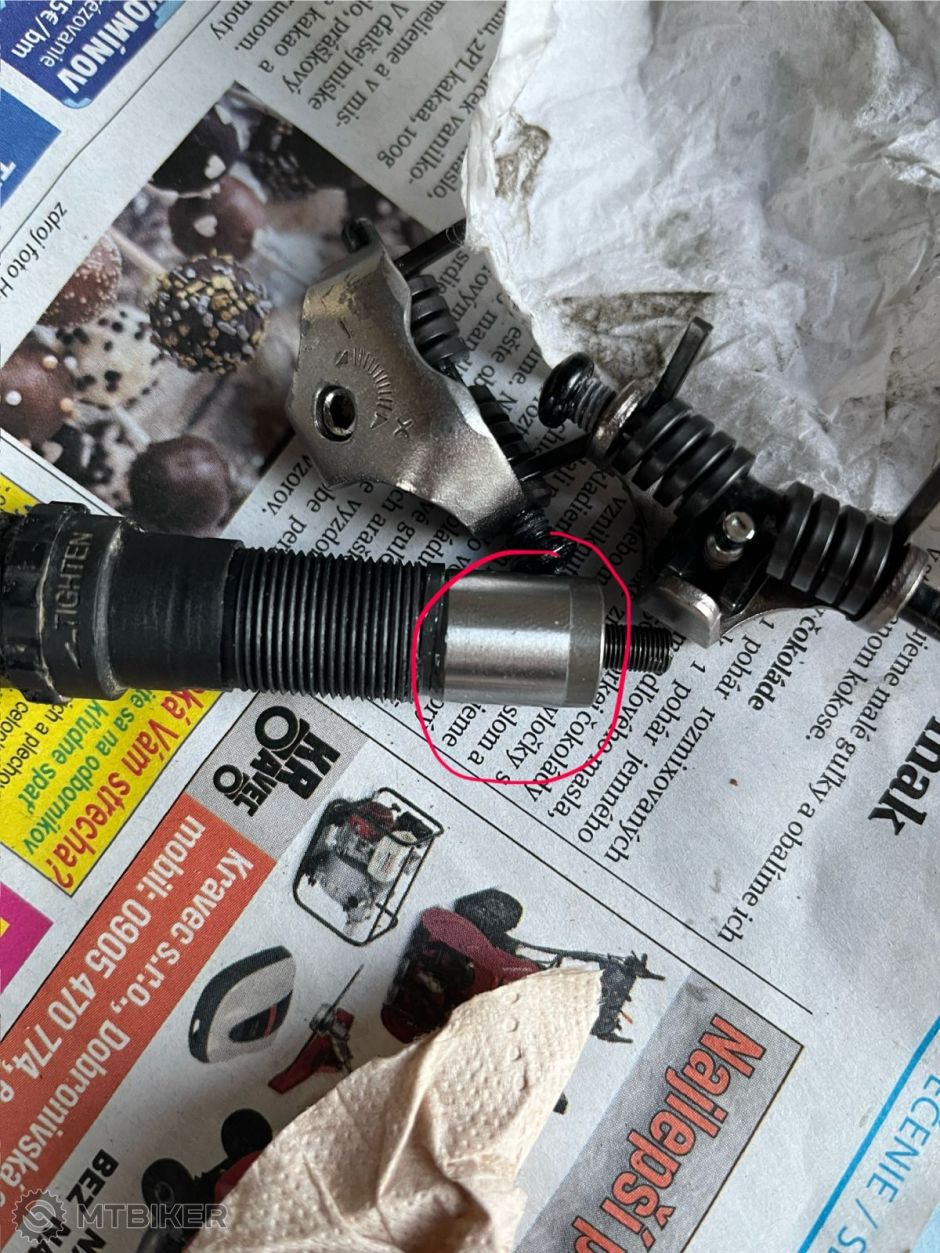

Male servisne okienko k tymto pedalom: vcera som sa snazil vycistit tieto pedale a nastavit, lebo mali velku volu v radialnom smere. Rozlozit a zlozit tieto pedale je celkom peklo, hned pri rozborke mi vypadla jedna gulicka, ktoru som uz v trave nenasiel

(nerobte to nikdy na travniku...

), ale nepochopim jednu vec - zlozil som ho presne tak ako ma byt, este pred nasrobovanim tej plastovej casti s oskou do tela pedalu bolo vsetko OK, ale asi na pol ceste srobovania sa nieco zaseklo a ani ***** s tym pootocit ani tam ani naspat, dokonca ani oska sa uz netocila, akoby sa stiahla s tym plastovym puzdrom, takze som to cele musel vacsimi kombinackami vysrobovat pri uchytenom pedalo vo zveraku, cim som samozrejme znicil tie zuby plastovej casti... a tak asi po 2 hodinach hrajkania leteli pedaliky do kosa (resp. dnes ich asi vyberiem a odlozim si aspon na nahradne diely, kedze mam na cestaku este jedny take iste).

Suma sumarum len tolko k tymto pedalom - ich cena po rokoch pozivania v pripade potreby servisu v ziadnom pripade nie je hodna investovania casu a energie do ich rozborky/zborky (jedine ak by sa s tym chcel niekto len tak zabavit pocas zimnych dlhych vecerov

. A to hlavne preto, lebo ak som anatomiu toho pedalu dobre pochopil, radialnu volu v tych pedaloch ani nie je mozne nastavit, lebo ta oska je v tome ciernom plastovom puzdre, ktoreho konce sa pocas pouzivania obrusuju z oboch stran a tym padom aj pri maximálne dotiahnutych konusoch tam ta vola stale bude.

0 0

timotejno • 12. 6. 2025 o 15:15

Tiež som robil servis tychto pedálov. Na povolenie toho specialneho plastu uplne stačí adpater vytlačený na 3d tlačiarni. To som mal poruke. A treba si fakt dat pozor na tie gulicky nech sa nestratia. S tym ze sa tazko naspat dotahuju som si aj ja hlavu lamal ze preco to ide zrazu tak tazko, ale to je preto lebo sa oska dotiahne s kunusmi vonku a cela oska sa nalisuje do tela pedalu. Na to sluzi ten valcek. Pocas dotahovania, kym sa neopiera, ide to lahko. Potom to treba len silou dotiahnut, a dat si ale pozor nech ten zavit na tom plaste dobre dosada.

0 0

will • 12. 6. 2025 o 20:10

joziCC asi len reklamovat. To vyzera ako zmatok vo vyrobe a dlhsi drat. Neviem si predstavit, ako by to slo opravit. Ak to nefunguje pri uplnom povoleni.

0 0

ifko • 12. 6. 2025 o 22:11

timotejno napísal:

aha, tak som asi spravil zasadnu chybu, ze som vnutro pedalu poriadne nenamazal vazelinou, aby ten valcek vosiel do pedalu hladko. ja som bol v tom, ze ten valcek ma v pedali okolo seba este nejaky priestor, ale ak ma byt nalisovany, tak to dava logiku, ze preco sa mi to zaseklo.

no nic, dnes som kupil M540-ky, dufam, ze tie nemaju z plastu vnutri nic.

to will: myslim, ze chalan to ma od 2018 uz poriesene
