Mapa lesných ciest v aplikácii Oziexplorer # recenzie # doplnky # skúsenosti # poradenstvo # technické otázky # cenový limit # nákup

+44

+46

🔥

Palo TT • 14. 1. 2008 o 0:23

🔥

+44

+46

Postup najdete na mojej stranke http://gps.awardspace.info/ v casti Rôzne
Ak niekto budete skusat, poslite mi info, ako ste dopadli.

0 0

Zbaliť príspevok Pridať komentár

Diskusia (348)

Počet na stranu:

348 príspevkov

Ďalšia strana

1 2 3 4 … 18

Najlepšie komentáre Zobraziť iba najlepšie komentáre

risototh • 28. 1. 2008 o 22:54

skoda ze som si tuto temu nevsimol skor, asi by som vam usetril vela starosti. ja som totiz tie lesne cesty stiahol hned ako sa objavil link na ne tu na webe

a mam ich ako 8 obrazkov pospajane. teda cele slovensko. skusal som jeden potom aj nakalibrovat podla inych skalibrovanych map. dal som si tu robotu, ze som zobral asi 6 kalibracnych bodov, ale nesedelo to na 100%, ak tie obrazky niekto chce tak su na http://risko.zuzo.sk/dl/mapy meno:public heslo:d0wnl04d

0 0

ondrej81 • 28. 1. 2008 o 22:59

si poklad

uz to taham, uz len rozbehat ozi na PDAcku a sezona sa moze zacat

0 0

risototh • 28. 1. 2008 o 23:02

hehe, nasiel som este aj povodny soft, ktorym som to tahal a povodne data, takze ak by to chcel niekto aj v tych malych prtavych obrazkoch, mozem to spakovat a dat na server.

niekto by to mohol skalibrovat a poslat mi tie subory

myslim na tych osem fajlov

0 0

risototh • 28. 1. 2008 o 23:10

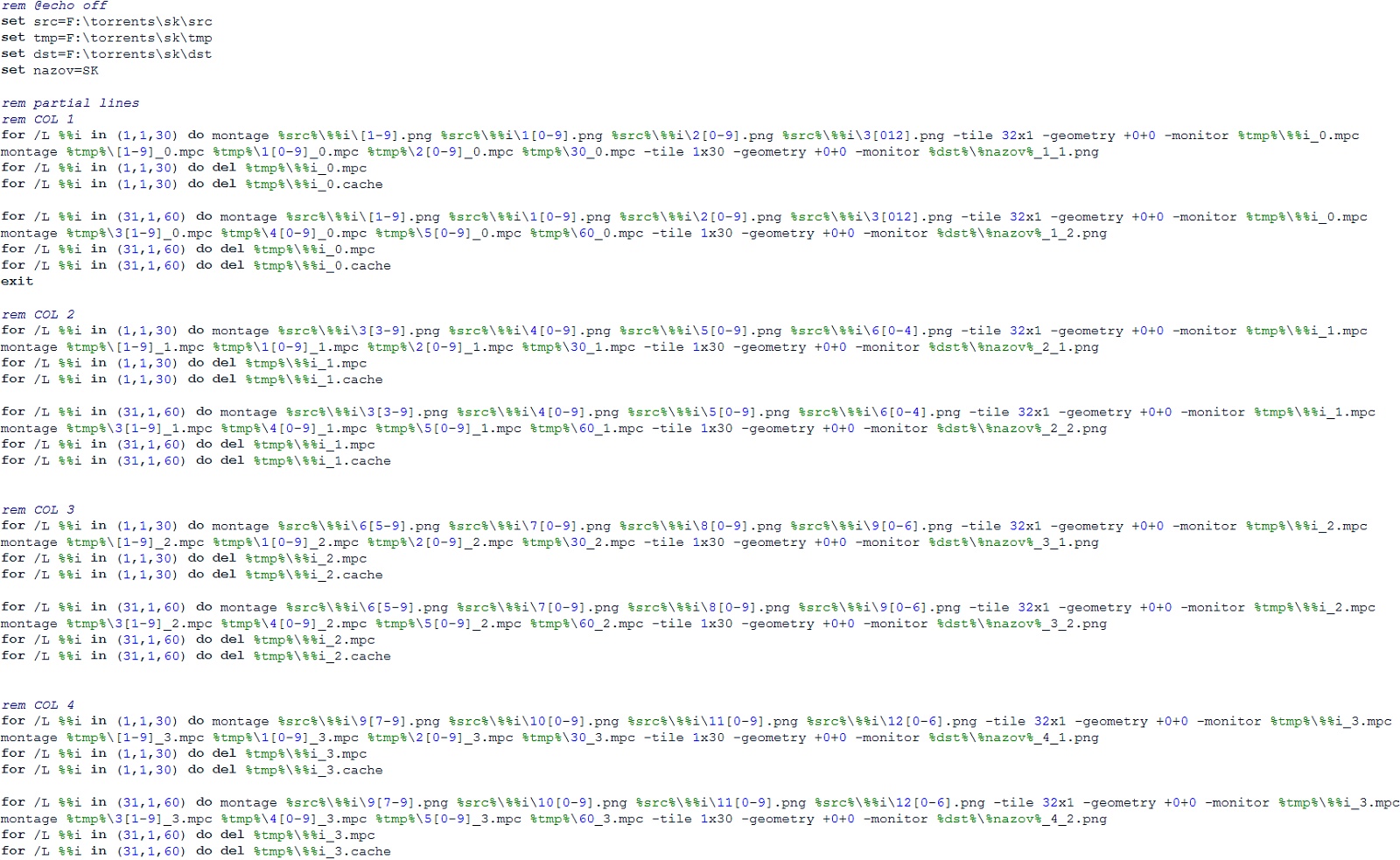

a kod na pozliepanie je batko s pouzitim montage z imagemagicku. subory boly v adresaroch podla row a volali sa podla colu

0 0

vette • 29. 1. 2008 o 0:02

dobrá práce!!!

právě dneska sem chtěl pospojovat kysuce-oravu-chočské vrchy a západné tatry ale když sem načet v mapmerge 24 kusů tak to někde nesedlo k sobě a přemejšlel sem jestli to mám překalibrovat nebo co s tim :roll:

tímhle si mě potěšil. dík

0 0

vette • 29. 1. 2008 o 0:48

když si tu mapu otevřu v ozim a chci do ní zakreslit track tak mi to nejde. proč :?:

0 0

Palo TT Autor • 29. 1. 2008 o 7:32

V adresari L9 mam teraz dohromady 924 suborov a dost tazko sa v tom orientuje.

Ak chcem najst konkretnu oblast, musim pracne prechadzat obrazok po obrazku alebo mi nieco uniklo?

Niektore z .png suborov su prazdne, tie mozem vymazat?

Tiez moze pomoct toto: spravis si aj mierku L1 a nastav to v Ozim ako index map.

Prazdne mozes zmazat, ale ked ich nezmazes, tak je mapa oblznik, co je vyhoda, ked napriklad ides spajat jednotlive obrazky do vacsich celkov.

0 0

Palo TT Autor • 29. 1. 2008 o 7:36

myslim na tych osem fajlov

btw. Cim si stranku http://wags.nlcsk.org/LC/Default.aspx analyzoval?

Nie som isty, ci pri velkych plochach bude kalibracia presna (napr. pri pouziti 9 bodov), lebo je to mapa JTSK kalibrovana na WGS84.

0 0

laco • 29. 1. 2008 o 9:40

no tak uz som to stiahol vsetko

mam ale este jednu otazku

ked idem spusit OZI CE na PDAcku, tak mi po spusteni instalacneho suboru vypise, not a valid pocket PC application ?

co s tym ?

... a nemá ten tvoj inštalačný súbor príponu exe. Ak áno, tak to inštaluj z PC cez ActiveSync alebo vo Viste cez Centrum Zariadení Windows Mobile.

Na inštaláciu v PDA je súbor s príponou cab.

0 0

vette • 29. 1. 2008 o 9:42

když si tu mapu otevřu v ozim a chci do ní zakreslit track tak mi to nejde. proč ?

abych do toho mohl čmárat tak sem si potřebnou část znova zkalibrovat takže pokud někdo chcete SK_2_1.map, tak pošlu :wink:

0 0

risototh • 29. 1. 2008 o 9:58

:shock: když si tu mapu otevřu v ozim a chci do ní zakreslit track tak mi to nejde. proč :?:

ak je to z tych mojich, tak asi preto, ze ako tak je skalibrovana iba ta prva mapa, ostatne sice maju map subory, ale nie su v nich kalibracne body.

0 0

laco • 29. 1. 2008 o 21:22

Výborná práca, Palo TT!! Ďakujem.

Aj som už stihol pospájať 12 listov medzi Košicami a Krompachmi, skalibroval to a previedol do formátu ozf, aby to fungovalo aj na PDAčku. Neskôr to niekde upnem.

EDIT: Už je to upnuté.

Stiahnuť si to môžete TU !

EDIT - Dôležité! Mapa mala nepresnú kalibráciu, už je to opravené, v download linku už je správny archív. Kto chce len opravený kalibračný MAP súbor, tak je tu: vol_vrchy_kos_kromp_ozf.map.rar - 2.07 kB

Tu je ukážka screenshotov z PDAčka, porovnanie mapy lesných ciest a turistickej mapy VKÚ 1 : 50 000.

img161.imageshack.us

0 0

bogi • 11. 2. 2008 o 20:48

Palo TT, velka vdaka!!

Najma za napisanie tak podrobneho navodu! A samozrejme aj za vygenerovanie kalibracnych suborov. Az mi zacne cyklisticka sezona, vynasnazim sa splnit licencne podmienky. :wink:

Podarilo sa mi to poskladat postupom podla uvodneho prospevku. Potom som sa pokusil niekolke casti spojit v OziMapMerge. Tu som zistil zaujimave skutocnosti.

Jednotlive dielcie mapky su kalibrovane ako Latitude/Longitude. Ked som v OziMapMerge nechal Latitude / Longitude, uz v pravom paneli OziMapMerge bolo vidiet, ze cele Slovensko je "vodorovne" (cize v smere vychod-zapad) pretiahnute. Ked som nechal vygenerovat mapu, ta tak aj vyzerala. Mapa sa roztiahla na sirku.

Ku tomuto javu nedoslo, ked som zvolil Mercator, alebo Tranverse Mercator. Vtedy ostali proporcie v spojenej mape zachovane.

Vie to niekto vysvetlit? Kalibracia sa spojenim nijako neporusila, tracky mi sedia velmi dobre.

0 0

charlie • 11. 2. 2008 o 21:18

pocuvaj laci, tiez spajam tie lesne cesty, ale neviem vytvorit ten subor s prip. ozfx3... nevies ako na to... lebo´mapu som uz vykalibroval a mam ju ulozenu aj s prip. map, no a chcel som nahodit este vysky, ale vobec mi ich na mape nezobrazilo :cry:

a este jedna otazocka v akom programe spajas tie lesne mapy???

0 0

bogi • 11. 2. 2008 o 21:29

Postupom, ako som pisal vyssie, som vytvoril mapu Male Karpaty - juh
Ide o obdlznik od Devina / Petrzalky po priehradu Bukova / Smolenice.
Je to asi 28 MB: http://uploaded.to/?id=ph12s7
Zaujimavostou je, ze pri spajani dielcich casti od Palo TT vznika taky efekt maleho pootocenia mapy voci povodnym kuskom. Povodne mapky su totiz v OziMapMerge zobrazene tak trocha nasikmo.

charlie, na vytvorenie ozfx3 sluzi img2ozf
http://www.oziexplorer3.com/img2ozf/img2ozf.html
Mohol by si svoj vytvor tiez upnut?

0 0

charlie • 11. 2. 2008 o 21:32

charlie, na vytvorenie ozfx3 sluzi img2ozf
Mohol by si svoj vytvor tiez upnut?

urcite sa tiez podelim, len este to nie je hotove...

0 0

bogi • 14. 2. 2008 o 19:00

Podarilo sa mi najst postup kalibracie, ktory mi 100% zafungoval s mapou SK_1_2, co na predch. stranke zverejnil risototh.

Pouzivam tooly:
1. DeMapper - prevod .ozf2, .ozfx3 na .png
http://terraperfecta.com/files/demapper.zip
2. FrontMap - tool na pripravu Ozi kalibracneho .map suboru pomocou Google Earth
http://terraperfecta.com/files/frontmap.zip

Popis formatu .map suboru:
http://www.rus-roads.ru/gps/help_ozi/ma ... ormat.html

Postup:
0. Ak je velka mapa vo formate .ozf, alebo .ozfx3, prevediem ju na .png cez DeMapper
1. V editore obrazkov z velkej mapy .png (alebo iny graficky format) vytvorim vyrez, ktory chcem kalibrovat. Dalej uz robim len s tymto vyrezom.
2. Vo FrontMap zopakujem pre 3 body hore - vlavo, v strede, vpravo:
Posuniem / zazoomujem Google Earth (vlavo) a moju mapu (vpravo) na miesto, kde chcem vytvorit kalibracny bod.
Stlacim (drag) lave tlacitko mysi vlavo v Google Earth na kalibracnom bode a pustim ho (drop) vpravo na zodpovedajucom bode na mape.
Ulozim trojicu kalibracnych bodov (neregistrovany FrontMap podporuje len 3) do .map suboru. Subor nazvem napr. hore.map
3. Vymazem predtym urobene kalibracne body, zadefinujem 3 kalibracne body v strede mapy a ulozim ich do stred.map
4. Vymazem predtym urobene kalibracne body, zadefinujem 3 kalibracne body dole a ulozim ich do dole.map
5. V OziExploreri natiahnem orezany obrazok z bodu 1. Zvolim kalibraciu, nastavim S-42, Transverse Mercator, Latitude Origin 0, Central Meridian 21E, Scale Factor 1, False Easting 4500000, False Northing 0. Vymyslim si lubovolne hodnoty pre 2 body a ulozim kalibraciu. Vznikne tym .map subor pre dany datum/projekciu, avsak bez skutocnych kalibracnych bodov.
6. V textovom editore otvorim kalibracny subor z bodu 5. a vlozim don po 3 kalibracne riadky z hore.map, stred.map a dole.map. Upravim cisla kalibracnych bodov.

Tento postup mi 100% zafungoval a vdaka FrontMap nebolo treba pracne opisovat suradnice. Netusim, ci postup pre Mapu lesnych ciest funguje len s S42 a Transverse Mercator, avsak predosly moj pokus s WGS84 a Latitude/Longitude bol neuspesny. V smere vychod-zapad dochadzalo ku stale vacsiemu posuvu medzi mapou a trackom.

Posielam vam na ukazku takto skalibrovanu mapu - cast Male Karpaty od BA po Pezinsku Babu. Tracky v nej sedia 100%tne.
http://uploaded.to/?id=3uql6b

0 0

Palo TT Autor • 15. 2. 2008 o 10:12

Tie nepresnoti pri spajani: Mapa lesnych ciest je v systeme JTSK, ktory Ozi nepodporuje, ale pokial sa suradnice JTSK prevodu do WGS84 a mapa sa v OZIm nakalibruje ako WGS84, tak to sedi. Ak si v OZI zapnete zobrazenie grid, uvidite ze suradnice wgs84 idu sikmo a su mierne zbiehave.
MapMerge ide na spajanie moc inteligentne

Pokial chcete robit vacsie celky s tych malych map:
1. spajanie obrazkov cez ImageMagick:
nakopirovat obrazky, ktore chcete spojit do jedneho adresara.
Potom nad danym adresarom spustit imagemagick prikaz:

montage *.png -mode Concatenate -tile 3x3 png8:spojena_mapa.png

3x3 (pocet stlpcov x pocet riadkov) je pocet obrazkov, ktore sa budu spajat - treba zmenit podla potreby - sucin musi sediet s poctom obrazkov v adresari.
Kedze poradie suborov v adresari je zhodne s tym, ktore pouziva imagemagick, netraba zadavat presnu naslednost suborov.

2. kalibracie: Struktura map suboru je jednoducha. Vid link od Bogiho.
Kalibracny subor sa da spravit aj rucne na zaklade povodnych kalibracnych suborov.
Napr. Ak je vysledna mapa 3x3 tak z kazdeho povodneho map suboru dajte do vysledneho napr. len bod kalibracny bod 1 a 2 (Point01,Point02) a upravte ich pixelovu polohu v spojenej mape (3 a 4 udaj v danom riadku zacinajucom PointXY...)
Vysledna mapa bude mat 18 kalibracnych bodov (Point01-Point18)
Je to len jednoduche pripocitavenie pixelov.
Okrem toho treba zmenit riadky č.: 3 (meno png suboru) a posledny riadok(pixelovy rozmer celej mapy).
Ine riadky (napr. zacinajuce MMPXY,MMPLL) editovat netreba - nastavia sa sami, ked spojenu mapu otvorite v OZI a znovu ulozite kalibraciu (netreba robit ziadne zmeny, len spustit kalibraciu a ulozit).

Dal by sa spravit aj skript, ale nemam na to cas...

Ja som skusal spojit 5x6 obrazkov (spajanie v imagemagics sa robilo asi 20 minut) a kalibrovat len na 4 rohove body a vysledok uz bol dost nepresny.
Vzhladom na fakt, ze je to JTSK mapa kalibrovana na WGS84 vseobecne plati: cim vacsia mapa a menej kalibracnych bodov, tym je to nepresnejsie. Takze nerobte moc velke mapy

0 0

bogi • 15. 2. 2008 o 19:13

Po par experimentoch som zistil, ze v bode 5. mojho predch. prispevku nie je potrebne pouzit S-42 a Transverse Mercator. V pohode staci klasika Latitude/Longitude a WGS84. Rozdiel by sa mohol prejavit na vacsej mape - to som neskusal.

0 0

bogi • 25. 3. 2008 o 22:35

Dal by sa spravit aj skript, ale nemam na to cas...

Vcera som sa do toho pustil a dnes tu mam prvy vysledok. Otestoval som to zatial na mape z 2x2 casti, kalibracia vyslednej mapy mi sedi. Z povodnych kalibracnych suborov beriem prvy a treti bod. Takze pre mapu 2x2 mam 8 bodov.

Pre predstavu funguje to nejako takto:

Code:

K:\mapy\kalibrovane-oziexplorer\Mapa lesnych ciest\L9\test>perl K:\mapy\software\OziMapMontage\OziMapMontage.pl

Generating output.map ...

19-11.map

19-12.map

20-11.map

20-12.map

Done!

K:\mapy\kalibrovane-oziexplorer\Mapa lesnych ciest\L9\test>montage *.png -mode Concatenate -tile 2x2 png8:output.png

K:\mapy\kalibrovane-oziexplorer\Mapa lesnych ciest\L9\test>

Vstupom v tomto priklade su 4 mapove listy
19-11.map, 19-11.png
19-12.map, 19-12.png
20-11.map, 20-11.png
20-12.map, 20-11.png

Vystupom je dvojica suborov output.map a output.png. Spravim este, aby mohol byt nazov vystupnej mapy lubovolny. Vytvorenie spojeneho .png suboru zahrniem do skriptu. Trocha to este ucesem, otestujem a dam sem linku na skript. Vysledny program bude .exe, aby ste nemuseli instalovat perl.

Palo_TT - este raz vdaka za to, ze si tuto vec zacal a tak precizne popisal postup. Moj skriptik je velmi malo voci tomu, co si ty urobil predtym.
