Rozhodol som sa podeliť o moju opravu problému cestných pák Shimano ST-RS505, kedy sa radiace lanko zareže do tela páky až páka prestane radiť.
Ako to začalo:
Na jar som si kúpil môj prvý cesťák - jazdenku - osadený sadou Shimano 105 2x11 a pákami RS505. Radenie prešmyku išlo ťažšie už pri kúpe, ale povedal som si, že to bude určite iba stačiť premazať/vymeniť bowden s lankom/nastaviť radenie - absolútne som nepredpokladal problém v páke. Zjednal som cenu a cesťák kúpil.
Následne som odjazdil pár 100viek km, kedy bolo potrebné viackrát dopnúť lanko, ale nechcelo sa mi púšťať do väčšej opravy a hľadania problému. Skončilo to tak, že mi počas jedného (našťastie rovinatého) výjazdu prestala ľavá páka radiť úplne.
Problém:
Radiace lanko sa v páke zareže do plastového tela. Príčinou je veľké pnutie pri radení, malý rádius na vstupe lanka do páky a slabý plastový vodiaci diel, ktorý by mal lanku poskytovať oporu.

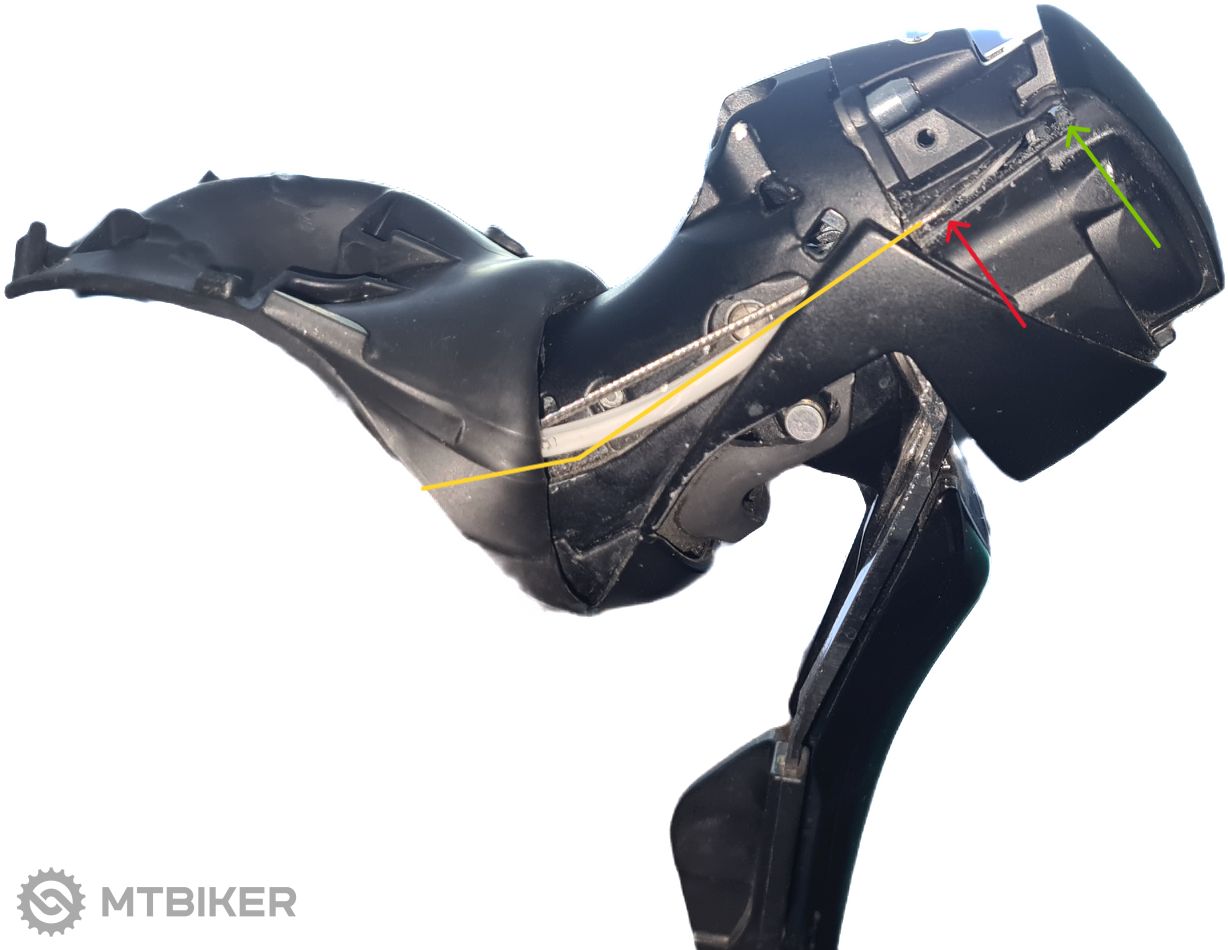

Žltá čiara predstavuje vodiacu drážku lanka, zelená šípka ukazuje na miesto, kde by cca malo lanko vstupovať do páky a červená, kam až sa prerezalo.
Lanko je po tele páky vedené dlhým bielym vodítkom, ktoré vidno vyskočené a "požuté" aj na fotke nad vodiacou drážkou. Následne lanko vstupuje do páky cez druhé biele vodítko s 90° rádiusom - to na fotke nie je vidno, lebo už bolo vtlačené úplne dovnútra. Lepšie to vidno na výkrese od Shimana - diely 5 a 6. Tieto 2 diely sa dajú samostatne zakúpiť, ale to nič nevyrieši.
Oprava:

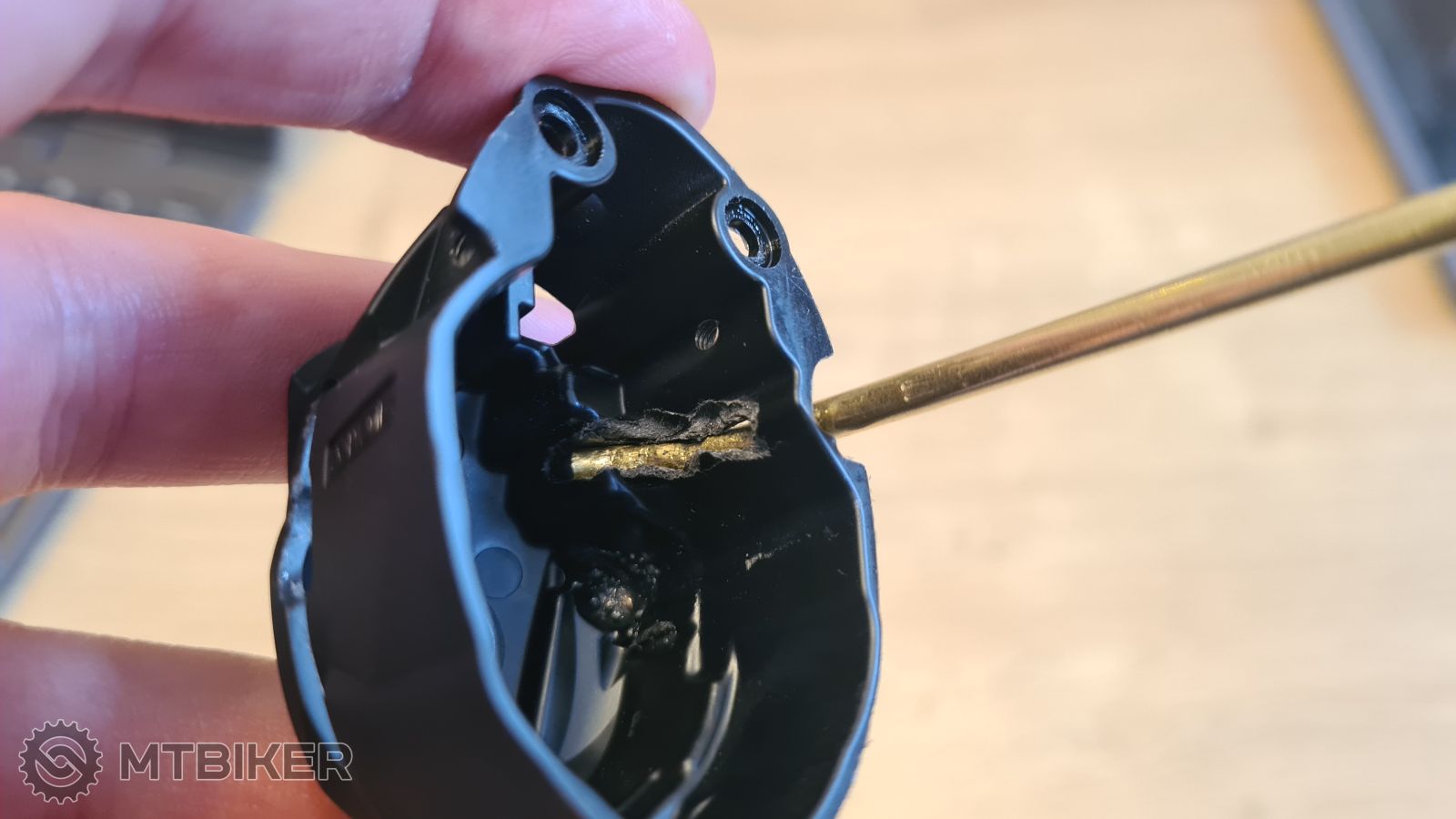

Po rozobratí sa ukázal poškodený plastový diel - tu celkom dobre vidno rozsah poškodenia.
Bolo potrebné vytvoriť vodiacu linku pre lanko z kovového materiálu, tak aby sa už nemohlo ďalej zarezávať ďalej do plastu v páke. V modelárskom obchode som si kúpil mosadznú rúrku 3.0x2.2x1000mm. Odrezal som si cca 10 cm časť, tak aby som ňou nahradil oba biele plastové diely v páke. Následne som koniec postupne ohýbal s klincom zasunutým dovnútra tak, aby sa mi rúrka nezalomila. Takto sa mi ju podarilo ohnúť do približne 45° uhla, čo som považoval za dostatočné.
S takto opravenou pákou mám momentálne odjazdených cca 300-400 km v prevažne kopcovitom teréne a všetko funguje ako má. Radí to síce ťažšie než nové páky, ale nič s čím by sa nedalo jazdiť.
Iné možnosti:
1. Kúpa nových bielych plastových vodítok (diely 5 a 6 na Shimano nákrese) - NIE - lanko sa prereže do plastového dielu pod týmto vodítkom tak či onak
2. Kúpa druhej nepoškodenej páky RS505 - NIE - dočasne to pomôže, ale skôr či neskôr to nastane aj tam. Ten plast je jednoducho slabý. Navyše páky sa už dávno nevyrábajú, takže jedinou možnosťou je hľadať po bazároch.
3. Kúpa novšej páky R7020 bez strmeňa - NIE - z tunajšieho fóra si požičiam odpoveď: " systém RS505 má väčší objem hydraulického piestu, preto v kombinácii s ST-R7020 pákami systém nejde poriadne odvzdušniť a páky sú gumové"
Navyše novšie páky používajú iný priemer hadíc, čo je potrebné riešiť dodatočným prepojovacím dielom.
4. Kúpa novšej páky R7020 so strmeňom R7070 - ÁNO - jediné 100% funkčné a trvácne riešenie, ktoré žiaľ vzhľadom k cene nových pák v pomere k cene starých jazdených cesťákov s pákami RS505 nedáva veľký finančný zmysel
Ostatné fóra:
Pri skúmaní problému som zistil, že je to pomerne často vyskytujúca sa chyba týchto pák a jednoducho to inžinierom v Shimane moc nevyšlo. Kto si chce prečítať viac, tu sú iné fóra, kde sa to riešilo:
reddit.com: RS505 - known issue
bikeforums.net: ST-RS505 SHIMANO - Hydraulic Disc Brake lever question
bike-forum.cz: Silnicni hydraulicke brzdy - kompatibilita ST-R7020 vs BR-RS505
bikeradar.com - keďže bikeradar už vypol svoje fórum, je možný prístup k danému vláknu iba cez webarchive
Pre zníženie sily pôsobiacej v danom rádiuse na plastové diely v páke sa odporúča prechod na novší prešmyk z rady 7000, ktorý ale už na mojom bicykli bol osadený. Tu mám podozrenie, že predchádzajúci majiteľ o probléme vedel, snažil sa ho riešiť, ale potom čo zistil, že výmena prešmyku nestačí a nové páky sú drahé, posunul bicykel ďalej - mne...
Na pravej páke sa tento problém nevyskytuje - od prehadzovačky tu pôsobí menšia sila. Samozrejme som kontroloval aj tú a tá moja je bez poškodenia.
Aj keď sú to už staré páky, dúfam že toto ešte niekomu v budúcnosti pomôže.
